Disattivazione allarme JLR con Abrites (Allarm OFF)

Quando si lavora su veicoli Jaguar Land Rover (JLR), soprattutto in situazioni di All Keys Lost (AKL), il primo ostacolo è spesso il più evidente: l’allarme attivo del veicolo.
Negli anni, i sistemi di sicurezza JLR si sono evoluti da semplici immobilizer a complessi sistemi con BCM (Body Control Module) bloccati, rendendo le operazioni di diagnosi e programmazione molto più difficili.
Per rispondere a queste sfide, Abrites ha sviluppato soluzioni avanzate per la diagnostica e la programmazione chiavi, tra cui la funzione Alarm OFF, fondamentale per lavorare su veicoli moderni.

Evoluzione della sicurezza JLR

Nei primi anni 2010, la programmazione chiavi JLR era relativamente semplice.
Dal 2014, con l’introduzione dei moduli BCM bloccati (HPLA, JPLA, K8D2, LLPA), la situazione è cambiata radicalmente.
Questi sistemi:

• bloccano la comunicazione via OBDII
• impediscono l’accesso senza chiave funzionante
• mantengono il veicolo in stato di sicurezza attiva

La soluzione: licenza JL007 Abrites

La licenza JL007 introduce la funzione Alarm OFF per JLR 2014–2024, permettendo di:

• Disattivare l’allarme.
• Sbloccare il veicolo.
• Ripristinare la comunicazione diagnostica.
• Procedere con la programmazione chiavi anche in AKL.

Questa funzione è essenziale per lavorare su veicoli con BCM bloccato.

Requisiti hardware e software

Per eseguire la procedura sono necessari:

• AVDI - (Abrites Vehicle Diagnostics Interface)
• AMS Abbonamento annuale attivo
• Licenza JL007 - Disattivazione allarme veicoli JLR 2014–2024
• Cavo CB012 per connessione CAN-BUS/LIN-BUS interna

Poiché l’allarme blocca la porta OBD, è necessario collegarsi direttamente al CAN-BUS interno del veicolo.

Come funziona la procedura Alarm OFF

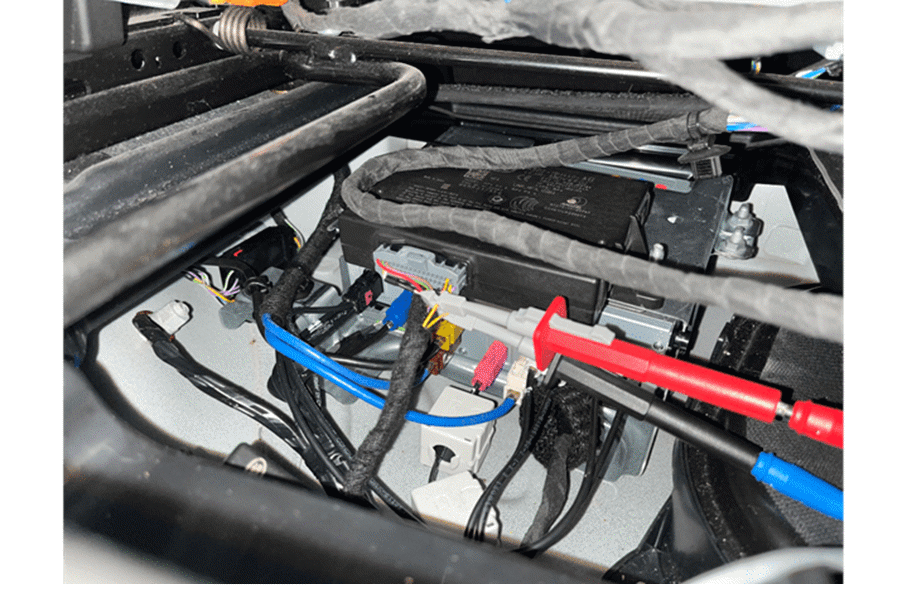

Secondo la Sezione 13.6 del Manuale Utente Abrites Diagnostics per JLR, la procedura prevede il collegamento del set di cavi CB012 direttamente al BCM o al gateway del veicolo.
Stabilendo una connessione diretta al CAN-BUS, l’AVDI è in grado di bypassare le limitazioni della porta OBDII bloccata. Una volta eseguito il comando “Alarm OFF” tramite il software, il sistema di sicurezza del veicolo viene neutralizzato, consentendo di procedere con la programmazione delle chiavi o altre operazioni di manutenzione senza interferenze da parte dell’allarme o dell’immobilizer.
(Nota: fare riferimento a pagina 46 del manuale utente per gli schemi di collegamento e i pin specifici per il proprio modulo.)

BCM vs KVM: cosa sapereBCM vs KVM: cosa sapere

Nei modelli più vecchi, il modulo principale era il KVM (Keyless Vehicle Module).
Nei modelli dal 2014 in poi, il ruolo principale è passato al BCM.
Il BCM agisce come gateway di sicurezza:
se è bloccato, interrompe la comunicazione con il resto del veicolo.
Per questo motivo, la funzione Alarm OFF agisce direttamente sul BCM, rendendo possibile qualsiasi operazione successiva.

Moduli BCM supportati

La licenza JL007 supporta diversi moduli, tra cui:

• HPLA (2014–2018): Range Rover (L405), RR Sport (L494), Discovery 4, Discovery Sport, Evoque (L538), Jaguar XF, XE, F-Type, and XJ.
• JPLA (2017–2020): Discovery (L462), Velar, RR Sport/RR Facelifts, Evoque (L551), Discovery Sport, Jaguar F-PACE, E-PACE, and I-PACE.
• LLPA / M8D2 (2020–2022): Evoque (L551), Discovery Sport, Jaguar E-PACE, and F-PACE Facelift.
• K8D2 / L8B2 (2020–2024): Le ultime generazioni includono Land Rover Defender (L663), Range Rover Sport (L461) e Velar.


Conclusione

L’evoluzione dei sistemi di sicurezza JLR richiede strumenti professionali e aggiornati.
Grazie alla licenza JL007 e al cavo CB012, è possibile affrontare con successo anche le situazioni più complesse di All Keys Lost su veicoli JLR fino al 2024.
Mantieni aggiornato il tuo software e resta pronto per le nuove sfide della diagnostica automotive.
P.S. Tabella non ufficiale, non verificata!

1. Prima generazione (pre-2010 → ~2012)

AH22
BH22
9X23

2. Seconda generazione (~2010 → 2016)

BJ32 (MOLTO comune)
DPLA
CPLA

3. Nuova generazione BCM (~2017 → oggi)

HPLA
JPLA
K8D2
L8D2 / M8D2 (più recenti)
S8E2

Per maggiori dettagli tecnici, consultate il nostro Manuale utente JLR o contattate il nostro team di supporto. Con Abrites, raggiungi l'impossibile!

Alla prossima settimana,
Alek
